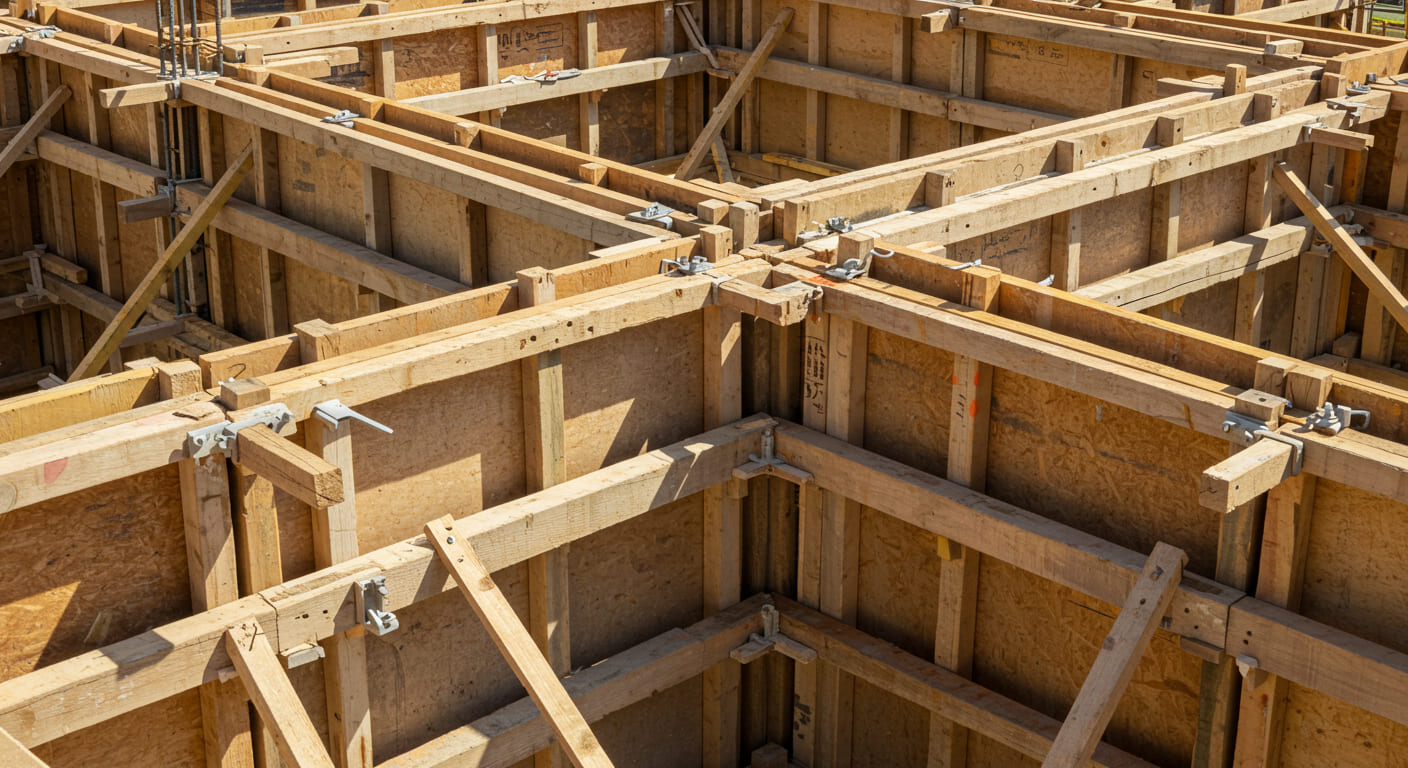

프리캐스트 콘크리트(PC, Precast Concrete)는 공장에서 미리 제작된 콘크리트 부재로 시공의 속도와 정밀도를 획기적으로 향상하는 장점이 있다. 하지만 이러한 PC 부재는 제작 초기 단계부터 높은 품질 기준과 구조 안전성을 요구받으며 특히 거푸집 설계에서의 정밀한 응력 해석은 필수적인 과정으로 자리 잡고 있다. PC 부재는 일반적으로 철근과 프리스트레싱 강선을 포함한 복합 구조로 구성되며 콘크리트를 타설 할 때부터 양생 및 탈형, 운반, 설치에 이르기까지 다양한 하중 조건에 노출된다. 이 과정에서 부재 내부나 표면에 국부적인 응력 집중이 발생할 수 있으며 이는 균열, 박리, 좌굴 등의 문제로 이어진다. 특히 거푸집 설계 시 부재 모서리, 개구부, 리프팅 포인트, 단면 변화부 등은 응력이 집중되기 쉬운 주요 부위이다. 응력 집중은 재료 결함이나 시공 불량 이상의 구조적 문제를 야기할 수 있다. 예컨대 곡선형 거푸집을 사용하는 경우 단면의 급격한 변화로 인해 국부 좌굴이 발생할 수 있으며 프리텐션 부재의 단부에는 프리스트레스 도입으로 인한 고 응력이 집중되어 초기 균열을 유발하기도 한다. 이러한 위험을 사전에 예측하고 제어하기 위해서는 FEM(유한요소해석), 해석 모델링, 하중 조건의 다변수 분석 등을 적용한 정밀한 거푸집 설계가 요구된다. 본 글에서는 응력 집중의 정의와 유형을 시작으로 PC 부재 거푸집 설계 시 적용되는 구조 해석 기법과 실제 설계 요소를 중심으로 현장 실무에 적용 가능한 정보를 제공하고자 한다.
응력 집중의 발생 원인
거푸집 설계 시 응력 집중은 콘크리트와 철근 간의 재료 불균형, 형상 불연속, 하중 집중 등의 다양한 요인으로 발생한다. 발생원인에 대해서 알아보자. 특히 PC 부재는 비정형 단면이나 내장 철물 등으로 인해 응력 흐름이 불균일해지기 쉬우며 이는 국부적 약점을 형성하게 된다. 가장 흔한 응력 집중 위치는 개구부 주변, 모서리 단부, 강재 삽입 부위, 단면 변경부 등이다. 예를 들어 창호를 위한 개구부가 존재하는 벽체형 PC 부재는 코너 부근에서 응력의 집중이 극심해지며 거푸집 구조물 내에서 응력이 흐르는 경로가 급변하게 된다. 이때 해당 부위에 보강근을 삽입하지 않으면 균열이나 파손 위험이 크게 증가한다. 또한 프리텐션 방식의 부재에서는 단부에서 프리스트레스를 도입하는 과정에서 고 응력이 집중된다. 이러한 단부응력은 콘크리트가 경화되기 전후에 발생할 수 있으며 특히 정착구 주변에서 발생하는 압축력과 휨력이 동시에 작용할 경우 부재 균열의 주된 원인이 된다. 이러한 문제는 도입력 분산을 위한 지압 블록 설치, 보강근 배근, 단부 곡률 조정 등의 방법으로 일부 해결 가능하다. 응력 집중은 비단 내부 구조에만 국한되지 않는다. 외부 하중, 거푸집 지지방식, 양생 중 온도차 등에 의해서도 유발될 수 있으며 이러한 외부 요인을 감안한 정밀한 해석이 병행되어야 설계 단계에서 구조적 안전을 확보할 수 있다.
응력 집중 해석 기법
PC 부재 거푸집의 구조적 안정성을 확보하기 위해서는 다양한 해석 기법을 통해 응력 집중을 사전에 예측하고 제어할 수 있어야 한다. 일반적인 해석 방법으로는 이론 해석, 수치해석, 실험적 검증 등이 있으며 최근에는 FEM(유한요소해석)을 중심으로 한 시뮬레이션 기반 설계가 대세를 이루고 있다. FEM 해석은 구조물 전체를 세부 요소 단위로 분해한 뒤 각 요소 간 상호 작용을 통해 하중 전달 경로와 응력 분포를 분석하는 방식이다. 이를 통해 거푸집 내 응력 집중 부위를 시각적으로 확인할 수 있으며 다양한 조건 변화에 따른 민감도 분석도 가능하다. 특히 복잡한 형상이나 복합 재료가 적용된 PC 부재의 경우 FEM은 설계 단계에서 실질적인 안전성을 확보할 수 있는 최적 도구로 평가된다. 응력 집중 해석 시에는 다양한 경계조건 설정이 필수다. 거푸집의 지지점, 하중 도입점, 부재 고정 조건 등에 따라 응력 분포가 달라지기 때문에 실제 제작 및 시공 환경을 최대한 반영한 모델링이 요구된다. 또한 타설 압력, 프리텐션 응력, 자중, 열응력 등 다중 하중 조건을 고려해야 정밀한 결과를 도출할 수 있다. 한편 해석 결과를 바탕으로 설계 개선안이 도출되어야 한다. 예컨대 특정 부위에 응력 집중이 과도할 경우 해당 위치에 보강근을 추가하거나 단면 형상을 조정하고 거푸집 재질을 변경하는 등의 설계 보완이 이루어져야 한다. 이처럼 해석과 설계의 피드백이 순환적으로 이루어질 때 구조적 완성도와 경제성이 동시에 만족되는 거푸집 설계가 가하다.
응력 완화를 위한 설계 전략
거푸집 설계 시 응력 집중을 완화하기 위한 전략은 크게 세 가지로 구분할 수 있다: 형상 최적화, 재료 보강, 하중 분산이다. 이 중에서도 형상 최적화는 가장 효과적인 전략으로 응력 경로를 고려한 곡률 조정이나 단면 연속성 확보를 통해 구조 전체의 응력 흐름을 안정적으로 유도할 수 있다. 예를 들어 단면이 급격히 변화하는 T형 보나 L형 보에서는 응력이 코너 부근에 집중되는 경향이 있다. 이를 완화하기 위해서는 곡선 연결부를 도입하거나 단면 전이를 완만하게 설계함으로써 응력 집중을 방지할 수 있다. 실제로 일본의 교량용 PC 거더 설계에서는 이러한 곡면 전이 설계를 통해 균열 빈도를 30% 이상 감소시킨 사례가 보고된 바 있다. 재료 보강은 국부적인 취약 지점에 보강근 또는 고성능 섬유 강화 콘크리트(FRC)를 적용하는 방식이다. 특히 리프팅 포인트나 핀 설치부와 같이 외력 집중이 불가피한 부위에는 고강도 철근과 보강 패널을 적용하여 응력 분산 효과를 유도할 수 있다. 최근에는 탄소섬유 시트(CFRP)를 활용한 보강도 활발히 이루어지고 있다. 마지막으로 하중 분산은 도장 순서, 양생 조건, 지지 방식 등을 조정하여 응력 집중을 해소하는 전략이다. 예를 들어 프리텐션 도입 시점을 조정하거나 양생 중의 열응력 분포를 제어하기 위해 온도 센서를 활용한 자동 제어 시스템을 적용할 수 있다. 이는 특히 고온 다습한 환경이나 대형 PC 부재 제작 시에 실질적인 효과를 거둘 수 있는 방법이다.
결론
PC 부재의 품질은 설계에서 출발하며 그 핵심은 응력 집중을 사전에 인지하고 효과적으로 해소하는 데 있다. 특히 거푸집 설계는 형상 틀을 넘어서 구조적 완성도를 좌우하는 요소로 응력 흐름을 이해하고 제어할 수 있는 설계 능력이 요구된다. FEM과 같은 고급 해석 기법을 활용하여 응력 집중 부위를 시각적으로 파악하고 구조 형상, 재료, 시공 방식 등 다양한 측면에서의 개선을 동시에 도모할 수 있어야 한다. 이러한 분석 기반의 설계가 뒷받침되어야만 균열 발생을 억제하고 장기적인 내구성을 확보할 수 있다. 궁극적으로 응력 집중 해석과 제어는 구조물의 시공 효율성, 유지관리 비용 절감 등 다방면의 이점을 가져온다. 따라서 PC 부재 거푸집 설계는 과학적 접근이 필요한 구조 공학의 핵심 분야로 자리매김하고 있다.
